系統介紹： DJ-6311植物生長節律在線自動觀測系統是由高像素?cái)z像機、大容量數據采集器等核心部件組成的系統。采用達到500萬像素的網絡相機來獲取高質量圖像數據。通常選定有代表意義的一株或多株植物進行實時監測，常用監測指標包括形態、莖桿生長、果實生長、葉面濕度等；對植物的生理指標進行連續監測是灌溉決策、農業自動化控制、長期定位生態學等領域的科研人員非常希望解決的問題。

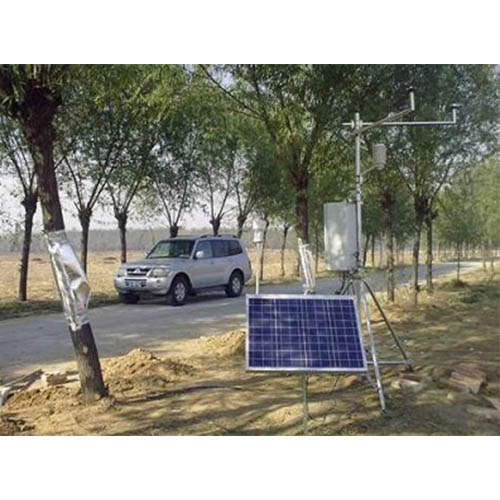

系統概述：植物的生育期觀測是研究植物生長全過程變化的主要內容之一。本儀器使用進口采集器和進口高清攝像機作為核心部件，可以對植物的生長發育現象進行實時觀測。相機支架采用野外專用的三腳支架來固定相機，保證系統的穩固。他可以連續獲取站點的實時圖像，以實現遠程監視。
特點：
高清晰度移動錄像。
自動、機械變焦。
可設置IP地址，內置網絡服務器，可獨立工作。
可使用局域網、無線網、衛星等多種通訊方式。
可使用任何網絡瀏覽器查看，不需要任何插件。
可自動將數據保存在遠程服務器上。
實現多種植被參數的實時監測。
適合長期定點監測。
配置靈活，可根據需要自由搭配不同傳感器。
堅固的防護外殼適合于戶外安裝。
支持太陽能供電方式，做到無人值守運行。
支持GPRS無線輸出數據。
測量參數：
樹木胸徑變化、樹干縱向變化、植物果實直徑變化、植物液流、葉面溫度、葉面濕度、物候圖片、NDVI、GCC等物候參數
可擴展測量參數：
土壤水分、土壤溫度、土壤電導率、土壤水勢、空氣溫濕度、風速風向等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 |
脈沖計數 | 10個 |
電壓激勵終端 | 4 |
開關12V | 2個 |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 |
輸入限制 | ±5 V |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) |
ADC | 24位 |
供電 | 10-16V |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 |
CPU | 32位，運行頻率100MHz |
內部存儲 | 128M內存，和4M電池供電SRAM |
MicroSD卡擴展 | 最大支持8GB |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) |
供電保護 | 反極性保護; 過電壓保護達30 V |
尺寸 | 23.8 x 10.1 x 6.2 cm |
重量 | 860g |
AM16/32B 模擬通道擴展版 | 圖片 |
激發時間 | 20ms |
|
開關電流 | 500mA |
系統供電 | 11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃） |
系統功耗 | <210μA（靜止?fàn)顟B(tài)）；6mA（激活狀態） |
尺寸 | 0.2cm x 23.9cmx 4.6 cm |
工作溫度 | -25~50℃；-55~85℃（擴展） |
DJ-0373植被指數NDVI物候相機 | 圖片 |
波段范圍 | 標準紅、綠、藍真彩色、窄波段近紅外峰值波長850nm±10nm，紅光峰值波長650nm±10nm |
|
傳感器類型 | 感光芯片，CMOS鏡頭，標配500萬像素，焦距：6mm-12mm 視場角：60°-120° |
圖像儲存 | 64G內存（可擴充到128G） |
測量模式 | 無人值守，遠程變焦（可選），定時采集、傳輸 |
網絡制式 | 支持有線、WIFI、4G網絡 |
支持IP地址 | 動態IP地址/靜態IP |
電源 | 12V電源供電或12V鋰電池供電 |
功耗模式 | 休眠功耗：180mA（0.9W），工作期間功耗900-1400mA（4.5W） |
工作溫度 | -40-60℃ |
工作濕度 | 0-100%RH |
防水等級 | IP66 |
尺寸及重量 | 最小尺寸：80mm×60mm×30mm，最小重量100g，適合無人機； 常規尺寸：150mm×150mm×150mm，重量500g，含平臺和支架。 |
DC3周長生長測量傳感器 | 圖片 |
適用于樹桿直徑 | > 5 cm |
|
傳感器測量范圍 | 25.4mm |
傳感器適用范圍 | 緩慢/正常生長 |
精確度 | 取決于生長測量?jī)x：測量值的最大±1.97%（穩定偏移） ±(測量值的0.04%+0.6μm)(CR300 Logger) ±(測量值的0.1%+1μm)(DL18 Logger) |
分辨率 | 0.03 μm（CR300 Logger） 0.5μm（DL18 Logger） |
線性系數 | <0.7% |
傳感器的溫度系數 | <0.2 μm/°C |
鋼絲繩的溫度系數 | <1.4 ×10-6/K |
傳感器重量（僅傳感器） | 37g |
工作條件 | 溫度范圍 -25℃-70℃, 濕度范圍 0-100％，不在水下，不在積雪下 |
材料 | 不銹鋼和鋁 |
傳感器長度 | 5米，最大可延長至100米 |
DD-L1直徑生長測量傳感器 | 圖片 |
適用于樹桿直徑 | 3-30cm |
|
傳感器測量范圍 | 11mm |
傳感器適用范圍 | 緩慢/正常生長 |
精確度 | 取決于生長測量?jī)x：測量值的最大±4.5%（穩定偏移） ±(測量值的0.04%+0.3μm)(CR300 Logger) ±(測量值的0.1%+0.45μm)(DL18 Logger) |
分辨率 | 0.01 μm（CR300 Logger） 0.2 μm（DL18 Logger） |
線性系數 | <1% |
傳感器的溫度系數 | <0.2 μm/°C |
傳感器重量 | 13g |
工作條件 | 溫度范圍 -25℃-70℃, 濕度范圍 0-100％ |
材料 | 不銹鋼和鋁 |
傳感器長度 | 5米，最大可延長至100米 |
DD-S1直徑生長測量傳感器 | 圖片 |
適用植物直徑 | 0-5cm |
|
傳感器測量范圍 | 11mm |
傳感器適用范圍 | 緩慢/正常生長 |
精確度 | 取決于生長測量?jī)x：測量值的最大±4.5%（穩定偏移） ±(測量值的0.04%+0.3μm)(CR300 Logger) ±(測量值的0.1%+0.45μm)(DL18 Logger) |
分辨率 | 0.01 μm（CR300 Logger） 0.2 μm（DL18 Logger） |
線性系數 | <1% |
傳感器的溫度系數 | <0.2 μm/°C |
傳感器重量 | 13g |
工作條件 | 溫度范圍 -25℃-70℃, 濕度范圍 0-100％ |
材料 | 不銹鋼和鋁 |
傳感器長度 | 5米，最大可延長至100米 |
DR1直徑生長測量傳感器 | 圖片 |
適用植物直徑 | >8 cm |
|
傳感器測量范圍 | 11mm |
傳感器適用范圍 | 緩慢/正常生長 |
精確度 | 取決于生長測量?jī)x：測量值的最大±4.5%（穩定偏移） ±(測量值的0.04%+0.3μm)(CR300 Logger) ±(測量值的0.1%+0.45μm)(DL18 Logger) |
分辨率 | 0.01 μm（CR300 Logger） 0.2 μm（DL18 Logger） |
線性系數 | 1% |
傳感器的溫度系數 | <0.2 μm/°C |
傳感器重量 | 13g |
工作條件 | 溫度范圍 -25℃-70℃, 濕度范圍 0-100％ |
材料 | 不銹鋼和鋁 |
傳感器長度 | 5米，最大可延長至100米 |
DV莖稈縱向變化測量傳感器 |
適用范圍 | 緩慢/正常生長 |
|
適用樹木直徑 | DD-L1：3-30cm；DD-LW：3-20cm |
特殊性/限制 | 用于測量樹干的垂直變化（供水、靜力和負載（如風或雪負載）下的彎曲行為） |
測量范圍 | 11mm |
準確度 | CR300：±0.04％+0.3μm DL18：±0.1％+0.45μm |
分辨率 | CR300：0.01μm DL18：0.2μm |
線性系數 | <1% |
傳感器的溫度系數 | <0.2 μm/°C |
工作條件 | 溫度范圍 -25–70℃, 濕度范圍 0-100％，非水下，不低于積雪 |
僅傳感器重量 | 13g |
材料 | 不銹鋼和鋁 |
傳感器長度 | 5米，最大可延長至100米 |
DF4水果/蔬菜生長測量傳感器 |
適用水果直徑 | 10-130mm |
|
傳感器測量范圍 | 130mm |
傳感器適用范圍 | 水果中等大小/大，生長迅速 |
精確度 | 取決于生長測量?jī)x：測量值的最大±0.8%（穩定偏移） ±(測量值的0.1%+3.5μm)(CR300 Logger) ±(測量值的0.1%+5.5μm)(DL18 Logger) |
分辨率 | 0.15 μm（CR300 Logger） 2.5 μm（DL18 Logger） |
線性系數 | <1% |
傳感器的溫度系數 | <0.015% FS/°C |
傳感器重量（僅傳感器） | 48g |
工作條件 | 溫度范圍 -25℃-70℃, 濕度范圍 0-100％ |
材料 | 不銹鋼和鋁 |
傳感器長度 | 5米，最大可延長至100米 |
SF-G莖流傳感器 |
適用范圍 | 用于連續測量木質植物的液流 |
|
適用樹木直徑 | >1cm |
傳感器數量 | 2 |
傳感器尺寸 | 針直徑：1.5mm；
針長 // 加熱絲長度以毫米為單位，可用版本：
18//10；33//20； 43//20； 63//20 |
信號 | 模擬電壓信號（-100μV - +800μV） |
對數據采集器的要求 | 1個差分通道，分辨率優于10μV |
電力供應 | 莖流傳感器必須由恒流源（CCS）供電。一個 CCS 最多可為 3 個 SF-G 和/或 SF-L 傳感器供電，并且需要 85 mA x 12 V 連續供電。 |
傳感器長度 | 5米，最大可延長至20米 |
SF-L莖流傳感器 |
適用范圍 | 用于連續測量木質植物的液流 |
|
適用樹木直徑 | >8cm |
傳感器數量 | 4 |
傳感器尺寸 | 針直徑：1.5mm；
針長 // 加熱絲長度以毫米為單位，可用版本：
18//10；33//20； 43//20； 63//20 |
信號 | 模擬電壓信號（-100μV - +800μV） |
對數據采集器的要求 | 3個差分通道，分辨率優于10μV |
電力供應 | 莖流傳感器必須由恒流源（CCS）供電。一個 CCS 最多可為 3 個 SF-G 和/或 SF-L 傳感器供電，并且需要 85 mA x 12 V 連續供電。 |
傳感器長度 | 5米，最大可延長至20米 |
Implexx Gen2莖流傳感器 |
測量范圍 | -200 至 >1000 厘米/小時（熱速度）| -40 至 >200 cm3/cm2/hr（液流密度） |
|
測量精度 | < 3% or ±0.1 cm/hr |
測量分辨率 | 0.001 cm |
測量點 | 2：外部和內部 |
針的尺寸 | 30 x 1.28 mm |
響應時間 | 200ms |
工作電壓 | 12 VDC |
耗電量 | 空閑：4 mA；測量時：270 mA |
傳感器輸出 | SDI-12（1.4 版） |
測量類型 | 熱脈沖，雙理論融合方法（熱比法，Tmax） |
測量持續時間 | 110秒 |
測量環境 | IP68；-30~70°C |
|
LAT-B3葉面溫度傳感器 |
適用范圍 | 用于連續測量葉片表面溫度 (Tleaf)、周圍環境空氣溫度 (Tair) 和葉片與空氣的溫差 (Δtleaf-to-air) |
|
適用葉片尺寸 | 葉長 > 1.4 cm；0.8<葉寬<20cm；葉厚<0.7mm。 |
特殊功能/限制 | 測量葉片表面和環境空氣的絕對溫度，精確測量葉片與空氣的溫差 雙探頭間距：用戶可調節 Tleaf和Tair 探頭之間的距離為0~35 毫米 |
測量溫度范圍 | -25~ +70°C |
分辨率 | 理論上無限，取決于所使用的數據采集器 CR300（25°C）：< 0.000025°C DL 18（25°C）：< 0.00035°C |
準確性 | 取決于傳感器： 絕對 Tair & Tleaf 的公差 ±0.4°C（+5°C~+40°C） ±0.8°C（-25°C~+70°C） b.葉片與空氣溫差的公差 (ΔLeaf-Air)： ±0.2°C（-25°C ~ +70°C） 2、取決于采集器： CR300（25°C）：±0.01°C DL 18（25°C）：±0.03°C |
輸出信號 | 0~2.5V |
電源 | 激勵電壓 Vex 通常切換為 2.5V，上電時間最長為 100ms，功耗可以忽略不計。 |
工作環境 | 空氣溫度：-25~+70°C；相對濕度：0~100%。 |
尺寸和重量 | 傳感器直徑 12mm，重量0.9g（僅傳感器，不含電纜） |
傳感器電纜長度 | 0.5m + 4.5m 可插拔擴展，最大可擴展到50 m |
T100W-100AH (100W/100AH太陽能供電套件) |
太陽能組件技術參數 |
|
|
額定峰值功率 | 100W |
開路電壓（Voc） | 22.4V |
峰值電壓（Vmp） | 18.2V |
峰值電流（Imp） | 5.49A |
短路電流（Isc） | 5.95A |
執行標準 | GB/T 9535-1998 |
電池片效率 | ≥16% |
使用環境溫度 | -40℃到85℃ |
FF | 73% |
表面最大負載能力 | 60m/s（200kg/sq.m） |
蓄電池技術參數 |
|
額定電壓 | 12V |
額定容量 | 100AH |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） |
使用溫度范圍 | -40℃ 至 50℃ |
保存溫度范圍 | 5℃ 至 40℃ |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 |
整體技術參數和性能 |
|
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A |
保護和自恢復功能 | 具有充放電保護及自恢復功能 |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 |
