耕地保護自動監測部分包括：空氣溫濕度、風速風向、太陽總輻射、降雨量、土壤水分、土壤溫度、土壤電導率等要素進行全天候自動監測。配合軟件可以實現網絡遠程數據傳輸和網絡實時數據狀況監測，實現足不出戶達到遠程操控監測站
用途：
為保證耕地質量安全，耕地質量監測站應運而生，耕地質量關系著我國糧食安全和農產品質量安全，也是農業生產可持續發展的保證。根據農業部發布的指導，耕地保護自動監測部分包括：空氣溫濕度、風速風向、太陽總輻射、降雨量、土壤水分、土壤溫度、土壤電導率等要素進行全天候自動監測。配合軟件可以實現網絡遠程數據傳輸和網絡實時數據狀況監測，實現足不出戶達到遠程操控監測站。為各級政府制定耕地質量保護與糧食安全政策、指導農業生產等提供了重要決策支持。

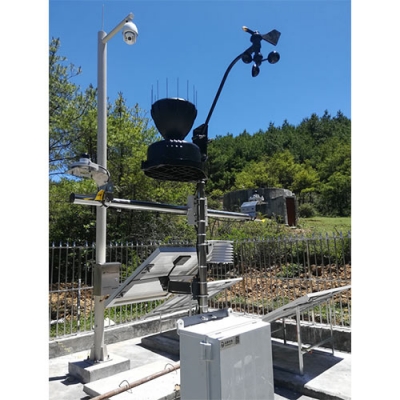

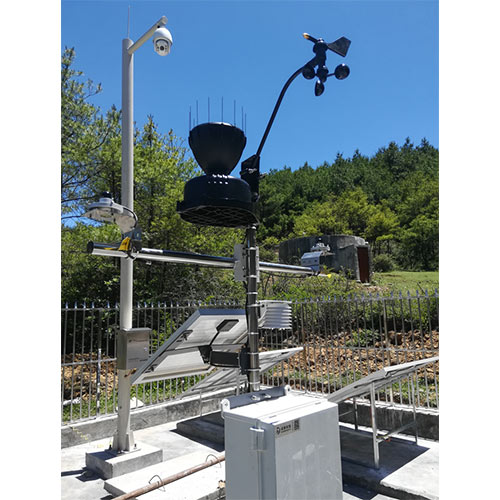

耕地質量監測站由氣象傳感器、土壤傳感器、數據采集器、電源系統、野外防護箱和安裝支架等部分構成。數據采集器具有氣象、土壤參數數據采集、實時時鐘、數據定時存儲、參數設定、友好的人機界面和標準通信功能。廣泛應用于農林、氣象、環保、水文、軍事、倉儲、科學研究等領域。
特點：
支持風速風向，溫度濕度，雨量，總輻射，可根據需要選擇。
可支持多層土壤水分、溫度、電導率傳感器。
遠程視頻、數據實時查看功能，及時掌握監測點作物苗情。
戶外發布系統可將現場采集數據直接顯示在LED大屏。
系統具有多種供電方式，交直流兩用或配太陽能電池供電。
防護級別達到IP66級，完善的防雷擊、抗干擾等保護措施。
工作環境：溫度：-40～55℃，濕度：100％，抗風等級：≤75m/s。
中文操作軟件，操作簡單易懂，中文使用手冊。
技術參數：
CR300數據采集器 | 圖片 | |
運行頻率 | 144MHz |
|
模擬通道 | 6個單端通道 , 或者3個差分 | |
脈沖通道 | 2個 | |
控制輸出 | 2個 | |
其他端口 | 2個SDI-12（與2個控制輸出接口共用） | |
數據通信端口 | 1個RS-232，支持PakBus和SDI-12協議 | |
信號輸入范圍 | 0~2500mV | |
A/D轉換位數 | 24位模擬/數字轉換 | |
測量分辨率 | 23nv | |
測量精度 | ±（讀數*0.25%+1.2mV偏移量），-40~50℃ | |
存儲空間 | 512K | |
供電電壓 | 7~16VDC | |
功耗 | 約0.2mA（靜止時），約3mA（運行時） | |
工作溫度 | -40~70℃； | |
重量 | 242g | |
體積 | 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in) | |
ATMOS14溫度相對濕度和大氣壓傳感器 | 圖片 | |
溫度測量范圍 | -40℃~80℃ |
|
溫度分辨率 | 0.1℃ | |
溫度精度 | ±0.5℃（-5℃到70℃之間） | |
相對濕度測量范圍 | 0~100% | |
相對濕度分辨率 | 0.10% | |
相對濕度精度 | ±2%（20℃，濕度在15%到90%之間） | |
大氣壓測量范圍 | 49~109 kPa | |
大氣壓分辨率 | 0.01 kPa | |
大氣壓精度 | ±0.4 kPa | |
6410風速風向傳感器 | 圖片 | |
風速測量范圍 | 0.5~89m/s |
|
風向測量范圍 | 0~360度 | |
風速測量精度 | 1m/s或±5%（取大值） | |
風向測量精度 | ±3度 | |
風速分辨率 | 0.1 m/s | |
風向分辨率 | 1度 | |
6465M雨量筒傳感器 | 圖片 | |
傳感器類型 | 帶干簧管的翻斗 |
|
輸出： | 開關信號 | |
測量范圍 | 日降雨量0.0 mm ～ 999.8 mm | |
精確度： | ±4％， 每小時降雨量0.2毫米到50.0毫米 | |
分辨率： | 0.2mm | |
雨量筒體： | 特有的飛行錐設計，減少橫風對降雨量的影響 | |
外殼材料： | 抗紫外線耐候ABS塑料 | |
收集面積： | 214cm2 | |
防鳥刺： | 9厘米不銹鋼防鳥刺 | |
SP-212-SS 高精度輻射傳感器(總輻射) | 圖片 | |
敏感性 | 2.0 mV 每 W m-2 |
|
校準不準確性 | ±5% | |
重復性 | 1% | |
漂移 | 每年小于2%2 | |
測量范圍 | 0～1250W/m2 | |
精確度 | ±5% | |
光譜范圍 | 360～1120 nm | |
適用環境 | 溫度-40～70℃； 相對濕度0～100 %；可浸沒于30m以內的水中 | |
SQ-110-SS光量子傳感器 | 圖片 | |
電源 | 無需外部供電 |
|
靈敏度 | 0.2 mV / μmol m-2 s-1 | |
校準系數 | 5.0 μmol m-2 s-1 per mV (靈敏度的倒數) | |
校準誤差 | ± 5% | |
測量重復性 | 小于1% | |
校準方式 | 太陽光校準 | |
漂移 | 小于2% 每年 | |
非線性度 | 小于1%( up to 4000 μmol m-2 s-1 ) | |
響應時間 | 小于1ms | |
視場 | 180° | |
光譜范圍 | 410 nm --655 nm | |
方向余弦響應 | ± 5 %（75度天頂角） | |
溫度影響 | 0.06 ± 0.06 % / ℃ | |
工作環境 | -40 to 70℃，0--100%相對濕度，可以在水下30米深度工作 | |
尺寸 | 直徑：2.4cm，高度：2.8cm | |
線纜 | 5米線纜 | |
重量 | 90g(含5m線纜) | |
HydraProbe Lite土壤三參數傳感器 | ||
測量參數 | 無機土和礦質土的土壤濕度 土壤電導率 土壤溫度 |
|
測量精度 | 土壤水分：大部分土質的土壤濕度：± 0.01 WFV 土壤電導率：±2.0% 或 0.02 S/m，取兩者中高值 土壤溫度：±0.3℃ | |
量程 | 土壤水分：完全干燥 - 完全飽和 土壤電導率：0 - 1.5 S/m 土壤溫度：-10℃ - 60℃ | |
分辨率 | 土壤水分：0.001 土壤電導率：0.001 土壤溫度：0.1℃ | |
供電和通訊： | ||
電源供應器 | 9-20 VDC | |
耗電 | 休眠狀態：<1 mA | |
線纜 | 3根線：電源線、地線、數據線 | |
波特率 | 1200 | |
通訊協議 | SDI-12 標準 1.2 | |
工作環境： | ||
工作溫度 | 常溫版：-10℃ - 60℃ | |
存儲溫度 | -40℃ - 65℃ | |
防水性能 | 防水性能良好，可持續完全浸入水中 | |
線纜 | 持久耐用的防紫外線纜，可直地埋或暴露于環境 | |
抗震與防沖擊性能 | 具有極強的抗震與防沖擊性能、PVC外殼（內部為密封元件） | |
尺寸規格： | ||
傳感器長度 | 11.5 cm | |
傳感器直徑 | 4.0 cm | |
探針長度 | 5.6 cm | |
探針材質 | 316不銹鋼 | |
傳感器感應體積 | 圓柱體，長度: 6.5 cm直徑: 4.0 cm | |
