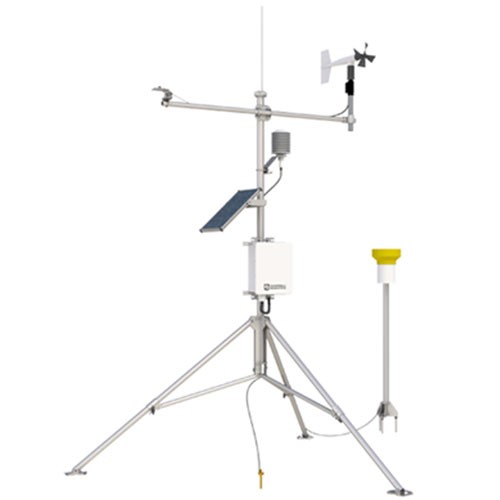

系統介紹：DJ-6515A研究級自動氣象站是一款低功耗、超便攜、性價比高的氣象站，使用靈活，兼容各種氣象傳感器?？梢詼y量風速、風向、雨量、太陽總輻射、空氣溫度、相對濕度、大氣壓等氣象參數，并可以計算出蒸散、有效積溫、風寒、露點等參數，可以根據研究需要配置其他傳感器，擴展測量的參數，支持無線數據傳輸功能，廣泛應用于農業生產、科學研究、環境監測等領域。
系統特點：
智能化數據測量和控制器，兼容各類傳感器，通道可以擴展；
高精度傳感器、工業品質；
模塊化設計、支持編程、可以根據客戶要求配置；
支持交流/太陽能供電方式，自動監測，無人值守；
支持Modbus和PakBus協議；
免維護，適合于野外應用。
測量參數：
輻射、降水、風速風向、空氣溫濕度等
可擴展測量參數：
土壤溫度、土壤水分等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
EE181-L空氣溫濕度傳感器 | ||
測量描述 | 溫度和相對濕度 |
|
信號類型/輸出 | 模擬電壓 | |
供電 | 7至30 Vdc(通常由數據采集器的12v電源供電) | |
平均電流消耗 | < 1.2 mA | |
過濾類型 | 孔徑30 μm，不銹鋼網 | |
啟動時間 | 2s | |
殼體材料 | 塑料 | |
防護等級 | IP65 | |
現場可更換的芯片或重新校準 | 重新校準 | |
操作溫度范圍 | -40°至+60°C | |
傳感器直徑 | 2.1cm | |
長度 | 16.0cm | |
重量 | 290g帶5米電纜 | |
空氣溫度： | ||
傳感元器件 | 1000 Ω鉑電阻溫度計（PRT） | |
測量范圍 | -40°C至+60°C | |
存儲溫度范圍 | -40°C至+80°C | |
輸出信號范圍 | 0-1V | |
精度 | ±0.2°C (at +23°C) | |
相對濕度： | ||
傳感元器件 | 電容式 | |
測量范圍 | 0至100% RH(不冷凝) | |
輸出信號范圍 | 0-1V | |
溫度依賴性 | 典型 0.03% RH/°C | |
精度 | -說明-精度指標包括遲滯、非線性和可重復性。 ±(1.3 + 0.003?RH讀數)% RH(在-15°至+40°C, 0至90% RH) ±2.3% RH(-15℃~ +40℃，90 ~ 100% RH) ±(1.4 + 0.01?RH讀數)% RH(在-25°至+60°C) ±(1.5 + 0.015?RH讀數)% RH(在-40°至+60°C) | |
報告分辨率 | 0.001% RH | |
重復性 | 0.05% RH (3σ噪聲級) | |
帶過濾器的響應時間 | 8 s(8 s(在25°C下以1m /s速度移動的空氣中63%的響應時間) | |
最大漏電流： | ||
靜止 | 50 μA | |
測量過程 | 0.6 mA(耗時0.5 s) | |
TE525MM雨量傳感器 | ||
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 | |
工作溫度 | 0°to 50℃ | |
分辨率 | 1次翻動 | |
每次翻動容量 | 4.73ml | |
每次翻動降雨量 | 0.1mm | |
測量不確定性 | 1.0%最高達 50 毫米/小時 | |
電纜類型 | 2 芯屏蔽電纜 | |
漏斗口直徑 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
線纜重量 | 0.1 千克/每 3.05 米長度 | |
翻斗重量 | 1.1KG | |
CS106 氣壓傳感器 | ||
供電 | 10-30 VDC / 工作狀態<4mA 休眠狀態<1μA |
|
輸出電壓 | 0—2.5 VDC | |
工作溫度 | -40~60℃ | |
反應時間 | 500 毫秒 | |
測量范圍 | 500 – 1100 hpa | |
線性 | ±0.25mb | |
分別率 | ±0.01mb | |
典型精度 | ±0.3hPa @20℃±0.6hPa @0℃~40℃ ±1.0hPa @-20℃~45℃±1.5hPa @-40℃~60℃ | |
電纜長度 | 6m，2芯 | |
用戶界面 | LED顯示，USB和RS232接口 | |
05103風速風向傳感器 | ||
測量范圍 | 風速：0-100 m/s(224 mph)； 方位：360°（機械），355°（電子，5°開角） |
|
測量精度 | 風速：±0.3 m/s（0.6mph）或者1%讀數； 風向：±3° | |
閾值 | 風速：1.0 m/s (2.2 mph)； 風向：1.1 m/s (2.4 mph) | |
信號輸出 | 風速：磁感應交流電壓，每轉3個脈沖。1800rpm(90Hz)= 8.8m/s； 風向：精密導電電位器：10KΩ電阻，線性0.25%，平均壽命5千萬轉； | |
動力響應 | 風速距離常數：2.7m（63%覆蓋）； 風向延遲距離：1.3m（50%覆蓋）； 阻尼系數：0.3； 阻尼自然波長：7.4m； 非阻尼波長：7.2m | |
電源 | 激勵電壓: 15 VDC Max | |
工作溫度 | -50-50℃ | |
SP-110-SS 總輻射傳感器 | ||
測量參數 | 總輻射 |
|
運行電流 | / | |
靈敏度 | 0.2 mV/W m-2 | |
校準因子 | 5 W m-2 /mV | |
1000 W m-2 時的校準不確定度 | 小于 3 % | |
測量重復性 | 小于 1 % | |
長期漂移（不穩定） | 每年少于2% | |
非線性度 | 小于1%，最高2000W m-2 | |
響應時間 | 小于1ms | |
視野 | 180° | |
光譜范圍（響應為最大值50%的波長） | 360 至 1120 nm | |
定向（余弦）響應 | ±5%（太陽天頂角為 75°） | |
溫度響應 | 0.04±0.04%每℃ | |
操作環境 | -40 至 70 ℃;0 至 100 % 相對濕度，可浸沒在30m水中。 | |
傳感器重量 | 90 克 | |
電纜 | 5 m信號屏蔽雙絞線;（高耐水性，高紫外線穩定性，在寒冷條件下的高柔韌性）;高質量尾纖引線 | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
