系統介紹：

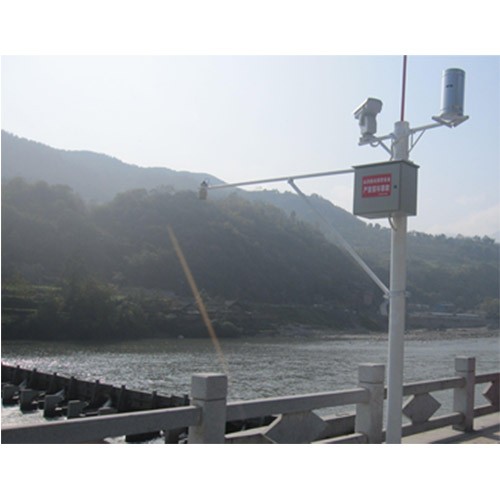

在線水文水質監測系統統適用于對江、河、湖泊、水庫等水文，水質參數進行實時監測，及時反應各水域的水文，水質特征。監測參數包含：水位，流速，水溫，PH，電導率，溶解氧，濁度等。本系統將各種傳感器探測到各種水文，水質參數，通過GPRS遠程通信模塊將各種參數傳輸?shù)街行姆?wù)器，由網絡數據管理平臺進行管理?？稍诒O(jiān)控中心設屏幕顯示，各種在線數據，圖表等。
特點：
設備集成度高，同一系統下可同時監測多個參數
可實現對各類水文，水質參數的實時在線連續監測
組站靈活，快速，可根據需要自由選擇監測參數
數據遠程無線傳輸
統一的網絡數據管理平臺
測量參數：
PH值、氧化還原電位、水溫、濁度、電導率、溶解氧、葉綠素、流速、水位等
可擴展測量參數：
風速、風向、溫濕度、雨量等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40到+70℃（標準）；-55到+85℃（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈沖調制，外部中斷，邊沿定時，開關閉合脈沖計數，高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12，I2C和SPI功能 | |
輸入限制 | ±5V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-18V | |
實時時鐘精度 | 24位 | |
內置協議 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP (APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, Telnet, HTTP(S), SFTP, FTP(S), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT | |
通訊協議 | CPI, PakBus, SDM, SDI-12, Modbus, TCP, DNP3, UDP, NTCIP, NMEA 0183, I2C, SPI, and others | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 72M閃存，和4M SRAM | |
MicroSD卡擴展 | 最大支持16GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
PF-CAP-C-00172 PH傳感器 | 圖片 | |
測量原理 | 復合電極（pH值/ REF）：特種玻璃，銀/氯化銀參考凝膠電解質（氯化鉀） |
|
測量范圍 | 0~14 | |
精度 | ±1 % | |
分辨率 | 0.01 pH | |
Redox氧化還原參數 | ||
測量原理 | 復合電極（氧化還原/參考）：鉑尖端，Ag／AgCl AgAgCl。凝膠參考（KCI） | |
測量范圍 | - 1000 ~ + 1000 mV | |
分辨率 | 0.1 mV | |
精度 | 2 mV | |
溫度參數 | ||
測量原理 | CTN | |
測量范圍 | 0.00 °C~+ 50.00°C | |
分辨率 | 0.01°C | |
精度 | 0.5 °C | |
通用參數 | ||
響應時間 | < 5 s | |
存儲溫度 | 0°C ~+ 60°C | |
防護等級 | IP 68 | |
信號接口 | Modbus RS-485 / SDI-12 (可選) | |
供電電源 | 5~12 V | |
功耗 | 備用 25 μA； RS485 (1次/秒)，平均3.9mA；SDI12 (1次/秒)，平均6.8mA | |
尺寸 | 直徑：27/21mm 長度：207mm | |
重量 | 350g（傳感器+3米電纜） | |
材質 | PVC，特種pH玻璃，鉑 | |
最大承壓 | 5bars | |
電纜 | 同軸鎧裝，聚氨酯外殼，防水接頭 | |
PF-CAP-C-00174 濁度傳感器 | 圖片 | |
測量原理 | 紅外光譜擴散（90°） |
|
測量范圍 | 0 ~50 NTU；0 ~ 200 NTU；0 ~ 1000 NTU；0 ~ 4000 NTU | |
分辨率 | 0,01 to 1 （根據測量范圍） | |
精度 | < 5% | |
工作溫度 | 0°C~50°C | |
溫度補償 | CTN | |
存儲溫度 | - 10°C~+ 60°C | |
信號接口 | Modbus RS-485 (標準) 、 SDI-12 (可選) | |
電源供電 | 5~12V | |
功耗 | 備用 25 μA； RS485 (1次/秒)，平均820μA；SDI12 (1次/秒)，平均4.2mA | |
尺寸 | 直徑27mm，長度170mm | |
重量 | 300g（傳感器+3米電纜） | |
材料 | PVC，石英，PMMA，黃銅鍍鎳 | |
最大承壓 | 5bars 防護：IP68 | |
連接 | 9針連接，聚氨酯外殼，防水接頭 | |
PF-CAP-C-00170電導率傳感器 | 圖片 | |
測量原理 | 電導率傳感器（4電極技術） |
|
電導率測量范圍 | 0~200,0 μS/cm；0~2000 μS/cm；0,00~20,00 mS/cm；0,0 ~200,0 mS/cm | |
分辨率 | 0,01 to 1 （根據測量范圍） | |
精度 | ±1 % | |
鹽分測量范圍 | 0~78 g/Kg | |
TDS -KCl | ||
測量范圍 | 0~133 000 ppm | |
響應時間 | < 5 s | |
溫度補償 | CTN | |
存儲溫度 | - 10°C~+ 60°C | |
信號接口 | Modbus RS-485 (標準) 、 SDI-12 (可選) | |
電源供電 | 5~12V | |
功耗 | 備用 25 μA； RS485 (1次/秒)，平均6.3mA；SDI12 (1次/秒)，平均9.2mA | |
尺寸 | 直徑27mm，長度177mm | |
重量 | 350g（傳感器+3米電纜） | |
材料 | PVC，不銹鋼 | |
最大承壓 | 5bars 防護：IP68 | |
連接 | 9針連接，聚氨酯外殼，防水接頭 | |
測量原理 | 電導率傳感器（4電極技術） | |
PF-CAP-C-00168 溶解氧傳感器 | 圖片 | |
測量原理 | 冷光光學原理 |
|
電導率測量范圍 | 0.00~20.00 mg/L；0.00~20.00 ppm；0~200% | |
分辨率 | 0.01 | |
精度 | ±0.1mg/L；0.1 ppm；1 % | |
響應時間 | 小于60S（90%情況下） | |
溫度補償 | CTN | |
存儲溫度 | - 10°C~+ 60°C | |
信號接口 | Modbus RS-485 (標準) 、 SDI-12 (可選) | |
電源供電 | 5~12V | |
功耗 | 備用 25 μA； RS485 (1次/秒)，平均4.4mA；SDI12 (1次/秒)，平均7.3mA | |
尺寸 | 直徑25mm，長度146mm | |
重量 | 450g（傳感器+3米電纜） | |
材料 | 316L 不銹鋼 | |
nanoFlu微型熒光傳感器 | 圖片 | |
測量范圍 | 0~200μg/L 0-200ppb |
|
測量原理 | 熒光法 | |
測量精度 | ±5% | |
T100響應時間 | 6 s | |
外殼材料 | 不銹鋼（1.4571/1.4404）或鈦合金（3.7035） | |
尺 寸 | 171mm×36mm（長度×直徑） | |
數據輸出 | Ethernet(TCP/IP) RS-232或RS-485(Modbus RTU) | |
電源要求 | 12~24VDC (±10%) | |
可測量參數 | 葉綠素A、 | |
6537流速傳感器 | 圖片 | |
流速測量范圍 | 20mm/s-12m/s雙向測量，默認20mm/sto1.6m/s單向 |
|
流速測量精度 | 測量值的±1% | |
流速分辨率 | 1mm/s | |
水位測量范圍 | 20~5m（超聲），0~10m（壓力） | |
水位測量精度 | ±1% | |
水位分辨率 | 1mm | |
溫度測量范圍 | 0℃~60℃ | |
溫度精度 | ±0.5℃ | |
溫度分辨率 | 0.1℃ | |
電導率測量范圍 | 0~3000us/cm(可選0~200000us/cm) | |
電導率精度 | 1% | |
電導率分辨率 | ±1us/cm | |
通信方式 | RS232（500m） SDI-12（50m） | |
工作溫度 | 水溫：0-60℃（存儲溫度：-20~60℃） | |
防護等級 | IP 68 | |
線纜 | 標配15m，最多可選500m | |
尺寸 | 135mm×50mm×20mm | |
重量 | 200g（帶有15m電纜時1Kg） | |
T40W-40AH (40W/40AH太陽能供電套件) | 圖片 | |
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | 圖片 | |
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | 圖片 | |
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
