Handi-TRASE TDR土壤水分測量?jī)x是由手持式Trase? 時域反射儀（TDR）和平板電腦組合而成。Handi-TRASE是Trase和MiniTrase系統的小型化產品，不僅具有MiniTrase的測量范圍廣、高精度等所有優勢功能，而且儀器尺寸只有手掌大小，使現場測量更加便捷。
用途：Handi-TRASE TDR土壤水分測量?jī)x是由手持式Trase? 時域反射儀（TDR）和平板電腦組合而成。Handi-TRASE是Trase和MiniTrase系統的小型化產品，不僅具有MiniTrase的測量范圍廣、高精度等所有優勢功能，而且儀器尺寸只有手掌大小，使現場測量更加便捷。
主要功能：
采用時域反射儀技術（TDR）來測量一定體積的土壤或其他介質含水量。
特點：
·兼容MiniTrase系列所有探頭，包括埋入式探頭，標準探頭連接器，重型探頭連接器等。
·GPS自動定位。
·可通過郵件，USB，藍牙或WIFI導出數據。
·TDR波導圖形分析。
·操作界面：操作界面簡潔，操作簡便。
·可自定義測量位置信息，內置照相功能。
·可編輯日志記錄。
·具備Android Play功能。
技術參數：
主機系統規格 | 圖示 | |
測量范圍 | 0-100% |
|
測量精度 | ±2% | |
最小采樣率 | 10 ps。 | |
測量脈沖 | 1VPP，<130ps上升時間（典型值）。 | |
電纜尺寸 | 可達70米。（用于驗證探針組件和擴展的探針電纜） | |
數據輸出 | 通過電子郵件，USB，USS以太網，藍牙或WiFi將數據導出數據。 | |
測量時間 | 少于4s | |
硬件規格 | ||
軟件系統 | 在A53 4核CPU @ 1.2GHz上運行的Android OS 5.1。16GB閃存，操作系統2GB。 | |
顯示屏 | 1280x800全彩IPS電容式觸摸屏。 | |
Micro-SD內存 | 擴展插槽最大為32GB | |
攝像頭 | 8MP前和2MP后。 | |
充電端口 | 3.5毫米音頻耳機/麥克風插孔和手電筒。 | |
輸出接口 | USB 2.0-O TG，藍牙4.0和WiFi（B / G / N）。（具有可選加密狗的USS以太網） | |
工作溫度 | -20至+ 50C，存儲溫度：-40至+ 60C。 | |
工作濕度 | 5％至95％（無冷凝） | |
工業外殼 | IP-67 | |
電池 | 3.7V 7200mA鋰電池 （持續使用可持續數天，待機可長達一周） | |
外形尺寸 | 30x25x10 | |
重量 | 2.27kg | |
探頭類型 | ||
埋入式探頭（（6005L2）） |
| |
用途 | 用于永久性安裝在土壤中，在土壤剖面的不同深度進行測量。 | |
探針長度 | 8cm，20cm | |
直徑 | 0.3cm | |
電纜長度 | 標準2m | |
電纜延伸 | 有5cm、10cm、15cm、20cm、30cm、40cm | |
標準探頭連接器（6002F1） |
| |
用途 | 將探針連接到連接器上在同一位置進行定期測量，而不會因重復插入探頭而干擾土壤。 | |
適用土壤 | 軟土（如草莓或蔬菜田）。 | |
工具 | 提供一個安裝工具，可單獨錘擊探針，以免損壞手柄。 | |
探針長度 | 長度范圍：7cm、8cm、10cm、15cm、20cm、30cm、40cm、45cm、50cm、60cm、70cm、80cm、90cm、100cm | |
重型探頭連接器（6101GL20/30/40/60） |
| |
用途 | 用于將探針插入硬，干燥和緊實的土壤中，且易于進行多次測量。 | |
適用土壤 | 堅硬多巖石的土壤。 | |
工具 | 可用滑動錘協助插入波導管（探針）。 | |
探針長度 | 長度范圍：20cm、30cm、40cm、60cm。 | |
備注 | 為了將重型探頭連接器與Trase單元配合使用，Trase必須運行2110A版軟件。 | |
套件選配：

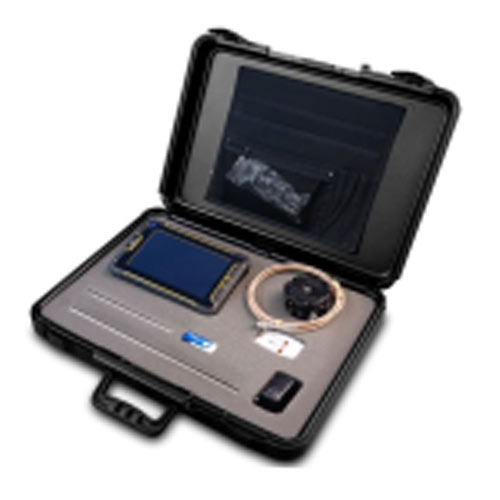

部件編號 | 6085K1 | 圖例 |
名稱 | Handi-TRASE TDR土壤水分測量套件（帶有CON探頭） |
|
重量 | 1.8Kg | |
尺寸 | 36 x28 x10 | |
配置 | 包括便攜箱；主機和軟件；HandiTase裝置通用充電器，3英尺（0.9米）的微型USB到USB-A電纜；快速入門插入卡；指導視頻和PDF到設備中；標準波導連接器（含標準2米電纜）；15厘米和30厘米長（各一套）探頭。 | |
部件編號 | 6085K2 |
|
名稱 | Handi-TRASE TDR土壤水分測量套件（帶有FLD探頭） | |
重量 | 5.4Kg | |
尺寸 | 91x53x10 | |
配置 | 包括主機和軟件；HandiTase裝置通用充電器，3英尺（0.9米）的微型USB到USB-A電纜；快速入門插入卡；指導視頻和PDF到設備中；40厘米長重型探頭一套(包含2m電纜)。 | |
部件編號 | 6085K3 |
|
名稱 | Handi-TRASE TDR土壤水分測量套件（帶有FCT探頭） | |
重量 | 5.4Kg | |
尺寸 | 91x53x10 | |
配置 | 包括主機和軟件；HandiTase裝置通用充電器；3英尺（0.9米）的微型USB到USB-A電纜；快速入門插入卡；指導視頻和PDF到設備中；帶有長40厘米、塑套的重型探頭一套（包含2m電纜）。 |
