用途：TMSO無線樹木穩定安全性測試儀是TMS3的升級版，用于測量樹根的錨地程度及樹木的穩定安全性。PiCUS TMSO是用于遠程監視樹木運動的創新系統。傳感器基于已建立的TMS3，同時使用新的基于云的數據上傳將結果直接提供給用戶。當風吹動樹木，樹木開始搖動，負荷傳到根部，TMSO記錄樹木的動態搖擺運動。根據Wessolly (Wessolly & Erb, 1998)的發現，利用靜態拉伸測試能夠測量樹木根部安全穩定性。在靜態拉伸測試時，樹木受到來自絞車或繩索的負荷發生傾斜，與周圍其它樹木進行比較，可以得出樹木所受負荷的大小。將人為施加負荷與自然風引起的負荷對比，通過專業軟件分析，確定自然風引起的負荷大小。

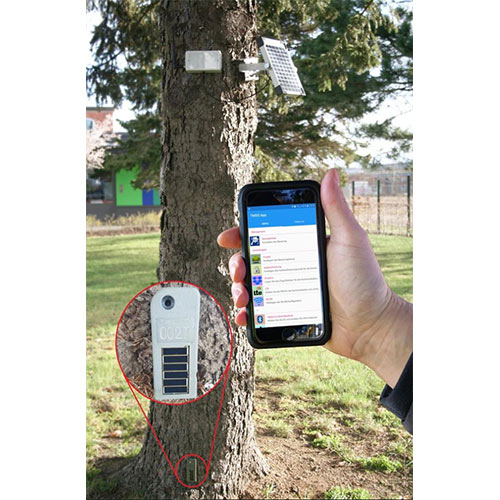

PiCUS TMSO被設計為無線傳輸數據形式。中央節點是無線電單元。它可以連接多達20個傳感器，這些傳感器安裝在半徑50米的樹木上并收集其數據。中央無線電單元將收集到的數據上傳到用戶可訪問的云中。
控制命令在計算機上輸入，保存在云中，由中央單元下載并分發到傳感器。
特點：
·量輕，安裝方便；無損測量；
·采集頻率：20Hz；
·全密封設計，防水防塵；
·三維數據記錄；
·GPS準確定位樹木位置；
·GPS時間信號自動同步時間；
·野外供電，可以長時間進行野外工作；
·數據直徑通過LTE和WLAN上傳至網絡平臺，可以隨時隨地用手機APP查看下載數據；
應用方向：
·確定樹木穩定性——自然風時樹木顯示出很小或者沒有根部傾斜，表明樹木安全。
·監督施工工程附近樹木——檢測由于建筑施工導致的樹木根部損傷，樹木的潛在危險性。
·識別樹根錨地問題——在不同樹木的相同區域裝置TMS傳感器，比較樹木之間傾斜度的差別。
·結合靜態拉力測試——樹木在自然風下傾斜度較大，可用于在已知力下進行樹木靜態拉力測試。
·樹木長期檢測——對風的響應變好(新根長出)；對風的響應變差(根部惡化或被根部損傷)；對風的響應無明顯變化。
技術參數：
參數 | TMSO |
顏色 | 淺灰色 |
傳感器重量 | 175g |
傳感器尺寸 | 95 mm x 39 mm x 21 mm |
傳感器電池 | 2950mAh,太陽能供電 |
防護設計 | 全密閉，防水防塵 |
測量精度 | 0.03° |
測量間隔 | 0.05s（20Hz） |
測量維度 | 3D |
溫度精度 | 1°C |
溫度范圍 | -20 – +50 °C |
數據傳輸 | 聯機連接，藍牙到手機，WLAN或LTE |
無線可接傳感器數量 | 20 |
內存大小 | 256MB，自動記錄運動狀態時數據，非運動狀態不記錄數據 |
連接傳感器距離范圍 | 50米內 |
設置方式 | App（Android，IOS） |
數據分析：
采集的數據可生成圖表，清晰直觀。
傳感器數據與風速數據有著很好的擬合性和一致性
使用案例：
案例1：行道樹上全部安裝有TMSO，快速、同步測量所有樹在自然風下的傾斜。結果顯示，變好Acer 5的樹的傾斜角度明顯大于其他樹。因此，這棵樹應該進行進一步的檢測。
案例2：在高達78 km / h的風速下，在樹木上測量了不同的傾斜度。定期安裝在較高位置的控制傳感器會產生最高值。很容易看出橡木的傾斜度要小于冷杉。在冷杉中，有一個標本伸出來。
