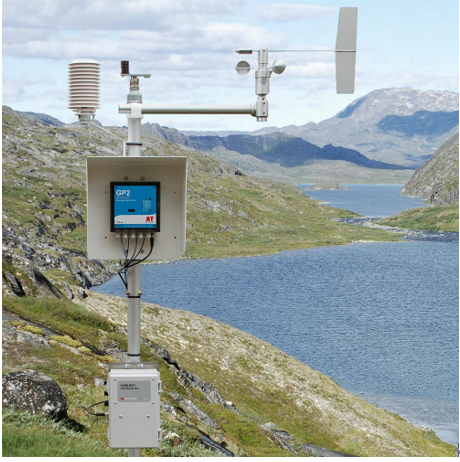

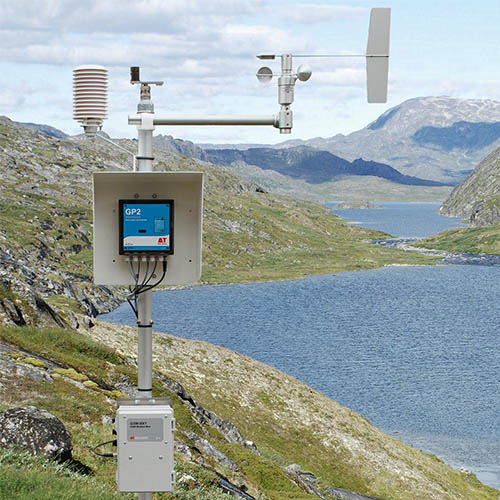

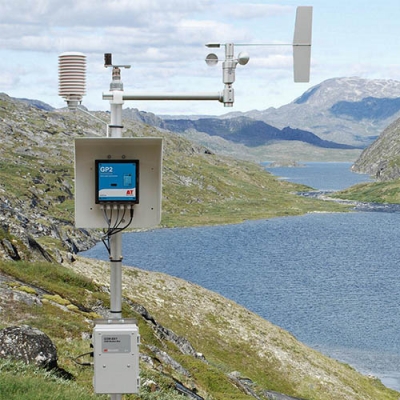

用途： WS-GP2小型自動氣象站是一款高精度科研級自動氣象站，全部傳感器均采用高性能的氣象傳感器，廣泛應用與農業生產、環境等領域的氣象監測。
特點：
·便攜性非常高，一個人即可攜帶整套設備，完成小氣候環境因子的監測；
·數據下載即可通過RS232接口下載數據，也可以選配GSM遠程進行數據下載；
·預裝氣象記錄軟件程序；
·同時測量空氣溫濕度、太陽輻射、風速風向、雨量、土壤溫度七個氣象參數；
·支持SDI-12協議，可接入第三方傳感器。
技術規格：
GP2數據采集器 | 圖示 | |
模擬通道 | 差分電壓（最大12個通道）；單端電壓（共用接地，最大24個通道）；2芯電阻（最大24個通道）；3芯電阻（最大12個通道）；電橋或電位傳感器（最大12個通道）；溫度傳感器（最大12個通道，2芯熱敏電阻最大24個） |
|
溫度傳感器 | 熱敏電阻（2k和10k型）；熱敏電阻（J、K和T型） | |
數字通道 | 4個數字輸入；快速計數或頻率（30kHz，最大2個通道）；慢速計數或頻率（100Hz，最大2個通道）；數字狀態（邏輯電平/開路集電極/開關閉合，最大4個通道） | |
串行輸入通道 | 1個SDI-12數字總線接口或1個WET傳感器通道（可測量土壤水分、溫度和電導率） | |
輸入保護 | 輸入端提供±15VDC或24VAC持續保護，包括電池反極性 | |
傳感器激發 | 標稱3V參考，+5V和+12V穩定或5~10.5V（電池或外部供電），用戶選擇 | |
記錄可選 | 單獨讀數、統計、合計、積分、風向、矢量平均、陣風、風向圖、條件式記錄 | |
記錄間隔 | 1秒~24小時，每個通道可單獨設定。采樣速率典型>16通道/秒 | |
計算測量 | 用戶無限制可使用代數和三角函數計算配置的虛擬通道 | |
存儲容量 | 4MB閃存，典型可存儲250萬讀數 | |
長期穩定性 | <±0.02%/年 | |
輸入阻抗 | 0.8~3.8GΩ | |
共模范圍 | +3V~-2.5V | |
共模抑制比 | >70dB | |
控制 | 2個繼電器輸出，可擴展到6個繼電器輸出，閉鎖SPST繼電器額定1A、24VAC、32V DC用于供電的傳感器，控制外部設備或提供報警 | |
內部供電 | 6節AA堿性電池，典型可使用30萬次讀數 | |
外部供電 | 10~15VDC，2A通過螺旋式接線柱或網絡電纜 | |
休眠電流 | 典型<60μA+每個30μA 數字輸入低保持 | |
喚醒電流 | <10mA+電流提供到傳感器 | |
通訊 | SDI-12，RS-232串口，115.2k波特。 含USB適配電纜 | |
組網 | 最大7個GP2通過100米電纜組網電纜 | |
使用環境 | 工作溫度-20~+60℃，防雨外殼，IP65防護等級，內置干燥劑 | |
尺寸 | 225×185×75毫米 | |
重量 | 1公斤 | |
翻斗式雨量桶 | 圖示 | |
分辨率 | 0.2毫米 |
|
精度 | ±2%（正確校準后） | |
每分鐘容量 | 2.4毫米 | |
降雨強度范圍 | 0~6毫米/分鐘 | |
信號類型 | 簧片開關閉合（NO）或閉合（NC） | |
工作時間 | （NO）255毫秒，（NC）190毫秒 | |
材質 | 防紫外、霜凍和耐熱 | |
漏斗收集面積 | 200cm2 | |
漏斗直徑 | 內徑159.6毫米，外徑159.6毫米 | |
漏斗深度 | 175毫米 | |
總高 | 255毫米 | |
底部面積 | 50×100毫米 | |
重量 | 380克（不含電纜） | |
電纜長度 | 標準6米，最大100米 | |
底板尺寸 | 300×200毫米 | |
太陽總輻射傳感器 | 圖示 | |
傳感器類型 | 高品質硅光電二極管 |
|
靈敏度 | 10.0 mV/kW/m2在太陽輻射300~3000 nm波段 | |
精度 | ±5%（+20℃） | |
校準可追溯性 | 可追溯英國國家物理實驗室 | |
線性 | ±1% 0~2 kW/m2 | |
方位誤差 | ±1%超過360° | |
穩定性 | 典型優于±2%/年 | |
響應時間 | 10微秒 | |
溫度依賴性 | 靈敏度<0.2%/℃ | |
光譜響應 | 400~1050 nm | |
余弦響應 | 余弦校準±5%最大到70° | |
測量極限 | 0~2 kW/m2 | |
內阻抗 | 典型100歐姆 | |
工作溫度 | -10~+60℃ | |
電纜長度 | 標準5米，最大可延長100米 | |
材質 | 黑色氧化鋁 | |
防護等級 | IP65 | |
尺寸 | 高度48毫米×直徑30毫米 | |
重量 | 70克 | |
空氣溫濕度傳感器 | 圖示 | |
空氣相對濕度 |
| |
測量范圍 | 0~100%RH | |
靈敏度 | 每10mV等于1%RH，0~1V | |
老化程度 | 典型：第一年約-1.5~-2%，第二年約-1%，第三年月-0.5% | |
精度 | 在23℃的時候，±2%RH（5~95%RH），±2.5%RH（RH<5%和>95%RH）(包括滯后和非線性) | |
濕度線性 | 7點，6段，EEPROM模塊 | |
工作環境 | 0~100%RH，-20~+80℃ | |
存儲環境 | -40~+85℃ | |
響應時間 | t<10秒（90%的情況從11%~75%RH） | |
負載電阻 | >10KΩ | |
輸入電壓 | 5~32V DC，RHT2nl≤2mA，RHT2v≤4mA | |
尺寸和重量 | 長96毫米，直徑18毫米，80克 | |
空氣溫度 | ||
輸出范圍 | -50~+150℃（熱敏電阻） | |
熱敏電阻阻抗 | 2K ohm（在25℃，非線性） | |
精度 | ±0.1℃（0~+70℃） | |
太陽輻射罩 | ||
高度 | 22厘米 | |
直徑 | 12厘米 | |
防輻射片間距 | 11毫米 | |
材質 | 防紫外熱塑料 | |
風速風向傳感器 | 圖示 | |
風速 |
| |
測量范圍 | 0~75 m/s | |
啟動風速 | 0.4 m/s | |
精度 | ±0.1m/s（<10>10 m/s） | |
風向 | ||
測量范圍 | 機械0~360°，電子0~356° | |
啟動風速 | 0.4米/秒 | |
測量精度 | ±4° | |
阻尼系數 | 標準0.25（可選0.4~0.6） | |
分辨率 | <0.5℃ | |
輸出信號 | ||
風速 | 脈沖 | |
風向 | 電壓輸出0~3V=0~356度 | |
其他 | ||
工作溫度 | -30~+70℃（非冷凝） | |
防護等級 | IP54 | |
土壤溫度傳感器 | 圖示 | |
測量范圍 | -50~+150℃ |
|
精度 | ±0.2℃（-10~+65℃） | |
尺寸 | 長度125毫米×直徑4.8毫米 | |
標準電纜長度 | 5米 | |
產地：英國
