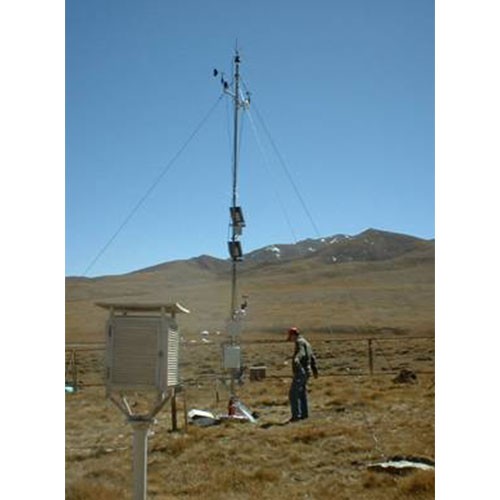

用途：1000型波文比觀測系統是研究能量平衡（土壤水分蒸發蒸騰損失總量）的系統。可直接獲取波文比（B）、感熱（H）及潛熱（Le）參數。農田生態系統處于近地面層，可分為土壤層和作物冠層，是維系于三相物質能量循環轉換的界面活動帶。在農田生態系統中，從外界獲得的能量主要是凈輻射能用以支出消耗于農田蒸散、空氣熱交換、加熱土壤以及極少部分儲存為光合能。
用途：
1000型波文比觀測系統是研究能量平衡（土壤水分蒸發蒸騰損失總量）的系統?？芍苯荧@取波文比（B）、感熱（H）及潛熱（Le）參數。農田生態系統處于近地面層，可分為土壤層和作物冠層，是維系于三相物質能量循環轉換的界面活動帶。在農田生態系統中，從外界獲得的能量主要是凈輻射能用以支出消耗于農田蒸散、空氣熱交換、加熱土壤以及極少部分儲存為光合能。凈輻射能在系統內部各項的分配比例及規律一直是現代農田生態學、農業氣象學和水文學等學科研究的熱點問題。
技術規格：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
HC2S3空氣溫濕度傳感器 | 圖示 | |
空氣溫度 |
| |
傳感器類型 | PT100 RTD，IEC 751 1/3 Class B | |
測量范圍 | -40~+60℃ | |
輸出信號 | 0~1V | |
精度 | ±0.1℃（+23℃標準配置設置） | |
長期穩定性 | <0.1℃/年 | |
傳感器時間常數 | ≤22秒（聚乙烯過濾膜），≤30秒（特氟龍過濾膜） | |
空氣相對濕度 | ||
傳感器類型 | ROTRONIC? Hygromer IN-1 | |
測量范圍 | 0~100% RH，非冷凝 | |
輸出信號 | 0~1V DC | |
長期穩定性 | <1% RH/年 | |
反應時間 | 典型10秒 | |
精度 | ±0.8% RH（+23℃標準配置設置） | |
傳感器時間常數 | ≤22秒（聚乙烯過濾膜），≤30秒（特氟龍過濾膜） | |
其他 | ||
工作溫度 | -40~+60℃ | |
存儲溫度 | -50~+100℃ | |
直徑 | 15毫米 | |
長度 | 85毫米（不含連接部件），183毫米（含連接部件） | |
重量 | 10克 | |
過濾膜 | 標準聚乙烯，可選特氟龍 | |
耗電 | <4.3 mA @ 5V DC，<2.0 mA @ 12 V DC | |
供電 | 5~24V DC | |
啟動時間 | 典型1.5秒 | |
最大啟動電流 | <50 mA用2μs | |
模擬輸出 | 漂移在0V：±3 mV（最大） | |
數字輸出 | 偏差<±1 mV（0.1℃，0.1% RH） | |
05103風速風向傳感器 | 圖示 | |
風速 |
| |
測量范圍 | 0~100米/秒 | |
精度 | ±0.3米/秒或讀數的1% | |
啟動風速 | 1.0米/秒 | |
信號輸出 | 磁力感應交流電壓，3脈沖/轉。1800 rpm（90 Hz）=8.8米/秒 | |
風向 | ||
測量范圍 | 0~360°（機械），0~355°（電子） | |
精度 | ±3° | |
啟動風速 | 1.1米/秒 | |
信號輸出 | 相當于導電的塑料電位計的直流電壓-電阻：10 KΩ，線性：0.25%，預計壽命：5千萬轉 | |
其他 | ||
供電 | 電位計激發：最大15V DC | |
工作溫度 | -50~+50℃ | |
尺寸 | 高37厘米×長55厘米；螺旋槳：直徑18厘米；底座：直徑3.4厘米（標準直徑2.54厘米立桿） | |
重量 | 1.5公斤 | |
CNR 4四分量?jī)糨椛鋫鞲衅?/p> | 圖示 | |
短波輻射傳感器 |
| |
波長范圍 | 300~2800nm（50%點） | |
靈敏度 | 10~20 μV/W/m2 | |
阻抗 | 20~200Ω，典型50Ω | |
響應時間 | <18秒（95%） | |
非線性 | <1%（0~1000 W/m2輻射度） | |
靈敏度的溫度依賴性 | <4%（-10~+40℃） | |
測量范圍 | 0~2000 W/m2 | |
傾斜誤差 | <1% | |
零點誤差A(yù) | <15 W/m2（0~200 W/m2/紅外凈輻射） | |
零點誤差B | <3 W/m2（在5K/h溫度變化），<1 W/m2（安裝CVF4） | |
視場角 | 上部180°，下部150° | |
方向誤差 | <20 W/m2（角度最大80°和1000 W/m2輻射度） | |
測量范圍 | 0~2000 W/m2 | |
非穩定性 | <1% | |
光譜選擇 | <3%（350~150nm光譜間隔） | |
每日總的不確定性 | <5%（95%可信度） | |
WMO標準 | 良好等級 | |
ISO標準 | 一等 | |
儀器校準 | ISO 9847:1992 annex A.3.1 | |
長波輻射傳感器 | ||
波長范圍 | 4500~42000nm（50%點） | |
靈敏度 | 5~15 μV/W/m2 | |
阻抗 | 20~200Ω，典型50Ω | |
響應時間 | <18秒（95%） | |
非線性 | <1%（-250~+250 W/m2輻射度） | |
靈敏度的溫度依賴性 | <4%（-10~+40℃） | |
傾斜誤差 | <1% | |
窗口加熱偏移 | <6 W/m2（0~1000 W/m2/太陽輻射度） | |
視場角 | 上部180°，下部150° | |
凈輻射測量范圍 | -250~+250 W/m2 | |
非穩定性 | <1% | |
光譜選擇 | <5%（8000~14000nm光譜范圍） | |
每日總的不確定性 | <10%（95%可信度）室內校準 | |
溫度傳感器 | 熱敏電阻和Pt-100 | |
整體 | ||
工作溫度 | -40~+80℃ | |
工作濕度 | 0~100% RH | |
電纜長度 | 標準10米，可選20米和50米 | |
尺寸 | 長度405毫米×高度47~66毫米 | |
重量 | 850克（不含電纜） | |
防護等級 | IP67 | |
ST-100熱敏電阻溫度傳感器 | 圖示 | |
測量范圍 | -50~+70℃ |
|
測量精度 | ±0.1℃（0~+70℃），±0.2℃（-25~+0℃），±0.4℃（-50~+-25℃） | |
重復性 | ±0.02℃ | |
反應時間 | 1秒 | |
平衡時間 | 30秒 | |
輸入供電 | 2.5V激發 | |
自動加熱 | 最大在5℃和連續2.5V供電時0.084℃ | |
傳感器尺寸 | 長度7毫米×直徑0.6毫米 | |
重量 | 60克（傳感器和線） | |
工作環境 | -80~+70℃，0~100%相對濕度，防水、可連續在戶外使用 | |
電纜 | 5米屏蔽雙絞線 | |
SM150土壤水分傳感器 | 圖示 | |
測量范圍 | 0~100% vol |
|
測量精度 | ±3.0% vol（土壤水分范圍在0~70% vol和溫度在0~+60℃） | |
鹽分誤差 | ±5.0% vol（土壤鹽分在100~1000 mS/m和溫度在0~+60℃） | |
輸出信號 | 0~1V差分≈標稱0~60% | |
最大電纜長度 | 1米（HH150讀數表）、100米（GP1、DL6和DL2e數據采集器） | |
供電 | 5~14V DC，18mA用于1秒 | |
工作溫度 | -20~+60℃ | |
防護等級 | IP68 | |
樣品體積 | 55×70毫米直徑 | |
尺寸 | 143×40毫米直徑 | |
重量 | 0.1公斤 | |
HFP01SC自校準熱通量傳感器 | 圖示 | |
熱通量傳感器 |
| |
測量范圍 | ±2000W/m2 | |
額定靈敏度 | 50 μV/Wm2 | |
標稱電阻 | 2 Ohm | |
溫度范圍 | -30~+70℃ | |
精度 | ±3% | |
尺寸 | 直徑80毫米×厚5毫米 | |
重量 | 200克 | |
加熱器 | ||
額定電阻 | 100 Ohm | |
輸入電壓 | 9~15 VDC | |
輸出電壓 | 0~2VDC | |
校準周期 | 在1.5W時±3分鐘，一般每3小時或6 小時一次 | |
平均消耗電源功率 | 0.02~0.04W | |
產地：美國
