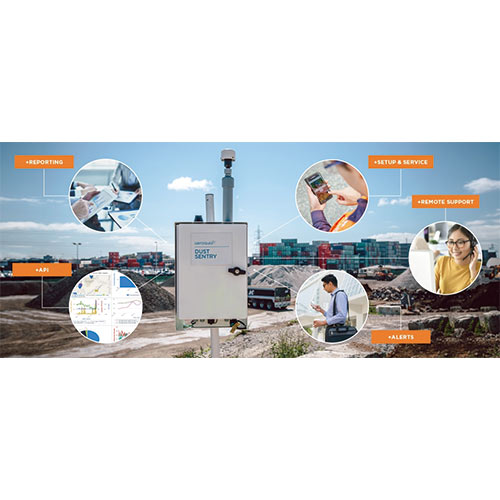

Dust Sentry大氣顆粒物監測站采用光學濁度計原理來實時監測多種顆粒物的設備，可測量PM1、PM2.5、PM10或TSP。此外，外接VOCs、NO2、O3、CO、SO2、H2S、CH4等氣體傳感器。同時也可接溫度、濕度、噪音、氣壓、降雨量、太陽輻射、風速和風向等氣象傳感器。廣泛適用于建筑、拆除、修復、空氣質量研究和路邊監測等。
用途：Dust Sentry大氣顆粒物監測站采用光學濁度計原理來實時監測多種顆粒物的設備，可測量PM1、PM2.5、PM10或TSP。此外，外接VOCs、NO2、O3、CO、SO2、H2S、CH4等氣體傳感器。同時也可接溫度、濕度、噪音、氣壓、降雨量、太陽輻射、風速和風向等氣象傳感器。廣泛適用于建筑、拆除、修復、空氣質量研究和路邊監測等。
Dust Sentry PCX可對6個通道(0.3、0.5、1.0、2.5、5.0和10微米)的PM1、PM2.5、PM4、PM10、TSP和顆粒物計數進行連續和同步測量。
Dust Sentry PCX是一個實時多通道粒子計數器，它使用散射光來確定粒子的大小和計數，根據直徑將它們分配到六個粒子計數通道中的一個。使用專有算法，將每一粒級的顆粒計數轉換為質量測量值。
特點：
·測量TSP或PM10或PM2.5或PM1
·較大限度地減少待機時間和故障
·通過集成地流量傳感和自動控制消除流量檢查（PCX）
·有MCERTS認證和SCAQMD預批準
·在5分鐘內即可實時傳輸數據到電腦或者手機
·通過雙向通信減少現場訪問，允許校準、遠程故障排除、升級軟件和更改設置
·通過實時警報，可在故障發生之前快速采取行動
·設備輕便，安裝方便
應用范圍：
·城市和國家大氣監測網絡
·道路PM監測
·移動車輛尾氣監測
·熱點區域的短時間監測
·工礦廠區粉塵監測
·生活區、寫字樓、醫院、學校等區域監測
·環境影響評估
技術參數：
顆粒物分析模塊 | 粒徑 | 量程 | 分辨率 | LDL (2σ) | 精度 | 準確性 | 零穩定性 | 粒徑范圍 |
PCX | PM1, PM2.5, PM4, PM10 和TSP | 0~30,000μg/m3 | 0.1 μg/m3 | 0.1 μg/m3 | 讀數的±3% | 讀數的<5% | 24小時±0.1μg/m3 | 0.1μm~40μm |
濁度計 | PM1，PM2.5，PM10或TSP | 0~60,000μg/m3 | 0.1 μg/m3 | <1 μg/m3 | 讀數的±3% | ±(2 μg/m3 +讀數的5% | 24小時±0.1μg/m3 | 0.1μm~40μm |
系統規格 | ||
控制系統 | 帶有數據存儲功能的電腦端PC（5年以上） | |
通訊系統 | 標準：WIFI和以太網 可選調制解調器：蜂窩IP 4G LTE，集成高增益天線 | |
平均周期 | 1min-24h可調 | |
操作環境 | 溫度：-10 ~+45℃，可通過防護包擴展 | |
電源 | 100-260VAC或9-36VDC電池/太陽能:用電量:15-30W最大穩定狀態（取決于配置） | |
外殼 | IP65防護，帶有集成的鋁制太陽能板，安裝支架和（PCX）內置溫度/相對濕度傳感器 | |
尺寸 | PCX：685mmx 330mmx 187mm（HxWxD）包括PM入口 濁度法：843mmx 330mmx 187mm（HxWxD）包括PM入口 | |
重量 | 小于13Kg | |
安裝支架 | 包含主桿，三腳架和墻壁安裝?？蛇x三腳架安裝支架 | |
可接氣象傳感器 | Gill WindSonic(超聲波風速風向傳感器) Vaisala WXT536(氣象發射器) Cirrus MK427 Class 1(噪音傳感器) Novalynx日射表(太陽輻射) Airmar 200WX(氣象站) | |
兼容其他傳感器 | Victron智能太陽能 MMPT 100-20(太陽能充電控制器) BSWA 308(聲級計) Svantek SV971A(聲級計) | |
輸入/輸出 | 0-5V模擬輸入，4-20mA輸入，可配置繼電器輸出 | |
PM規格 | ||
入口 | 帶集成加熱器的全方位樣品入口 | |
樣品流量 | 12 V無刷DC隔膜，帶自動流量測量和控制系統(PCX) | |
原理 | PCX: 650納米工業激光器，半球形聚焦OPC 濁度計:670納米激光，近前向散射濁度計 | |
零點校準 | 啟動時和用戶選擇的時間間隔自動歸零 | |
認證模塊 | MCERTS | South Coast AQMD rule 1466 |
Dust Sentry PM10濁度計 | Yes - Sira MC130235/02 | Yes |
Dust Sentry PCX | PM10 PM2.5 | Yes N/A |
部分可選傳感器模塊：
WindSonic二維超聲波風速風向傳感器 | 圖示 | |
風速 | | |
測量范圍 | 0~60米/秒 | |
精度 | ±2%（在12米/秒時） | |
分辨率 | 0.01米/秒 | |
風向 | ||
測量范圍 | 0~359°（無死角） | |
精度 | ±3° | |
分辨率 | 1° | |
其他性能 | ||
工作濕度 | <5%~100%RH | |
工作溫度 | -35~+70℃ | |
存儲溫度 | -40~+80℃ | |
尺寸 | 直徑14.2厘米×長度16.0厘米 | |
重量 | 0.5公斤 | |
WXT536氣象站模塊 | 圖示 | |
風速 | | |
測量范圍 | 0~60米/秒 | |
精度 | ±0.3米/秒或±3%（在0~35米/秒時）；±0.5米/秒（36~60米/秒） | |
風向 | ||
測量范圍 | 0~360° | |
精度 | ±3° | |
雨量 | ||
分辨率 | 0.01毫米 | |
精度 | 5% | |
氣壓 | ||
測量范圍 | 600~1100 hPa | |
精度 | ±0.5 hPa（0~+30℃），±1 hPa（-52~+60℃）， | |
空氣溫度 | ||
測量范圍 | -52~+60℃ | |
精度 | ±0.3℃（+20℃） | |
空氣相對濕度 | ||
測量范圍 | 0~100% | |
精度 | ±3%RH | |
Cirrus MK427一級噪音傳感器 | 圖示 | |
輸出信號 | 4-20mA | |
自動校準 | 直流電壓靜態系統 | |
真值RMS監測 | >100 dB動態量程（14 dBA ~ 145dB） | |
標準量程 | 30~100 dB（A），其他量程可選 | |
電流輸出 | Iout = 0.1mA/dB | |
長度 | 1米 | |
線纜長度 | 10米，可選其他長度 | |
外接電源 | 12V直流 | |
